LED封裝是將LED芯片與其他組件和材料結合起來，形成最終的LED燈或LED顯示器的過程。以下是LED封裝的一般歷程：

1. 制備芯片：LED封裝的第一步是制備LED芯片。通常，芯片是由半導體材料（如GaN、InGaN等）通過晶片生長技術制備而成，形成一個發光的PN結構。

2. 切割芯片：制備好的LED芯片會通過切割工藝進行分割，將大尺寸的芯片切割成多個小尺寸的單個LED芯片。

3. 焊線連接：在LED封裝過程中，焊線（金線或銀線）會被用于將LED芯片連接到導電基板上。焊線機會將焊線與芯片的正極和負極連接起來，以實現電流傳導。

4. 固晶：固晶是將LED芯片與導電基板進行粘合固定的過程。適當?shù)姆庋b膠或?qū)щ娔z會被施加到芯片和基板的接觸面上，確保芯片的穩定粘合。

5. 封裝形式：根據不同的應用需求，LED封裝可以采用不同的形式，如表面貼片封裝（SMD）、插裝封裝（Through-Hole）或芯片級封裝等。不同封裝形式有不同的尺寸、外觀和焊接方式。

6. 測試和篩選：封裝好的LED產品會進行測試和篩選，以確保其質量和性能符合要求。常見的測試包括光電特性測試、電性能測試和可靠性測試等。

7. 輔助部件添加：在封裝的過程還可能涉及附加器件和材料，如熒光粉、反射層、透鏡等，以改善光學效果和發光特性。

8. 組裝和包裝：封裝完成的LED組件會經過組裝和包裝過程，通常是將LED燈或LED顯示器裝入相應的外殼或模組中，以保護器件并方便安裝和使用。

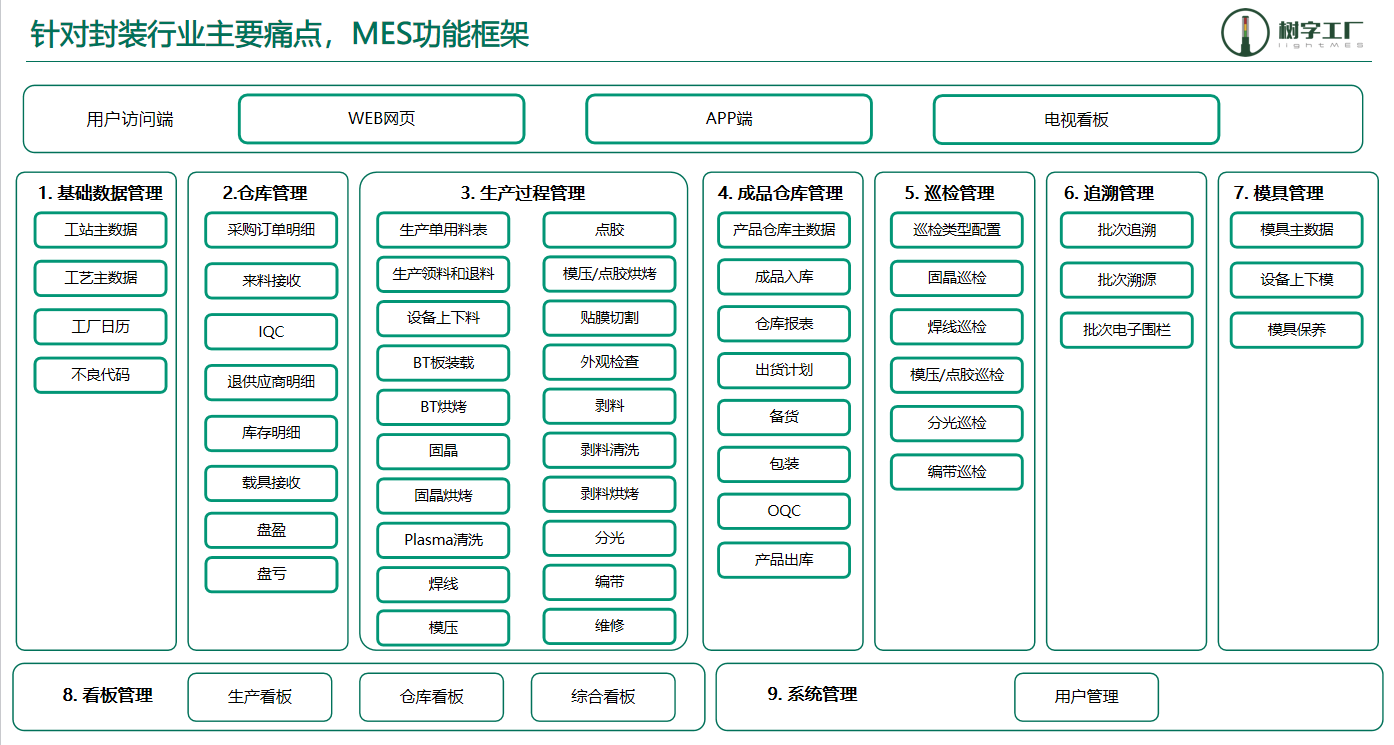

LED封裝歷程可以根據不同的應用需求和生產工藝進行調整和優化。封裝工藝的改進和技術的創新對于LED產品的品質、性能和成本都有重要影響。樹字工廠LED封裝行業MES專業版能夠?yàn)長ED封裝行業提供重要的幫助，提高生產效率、保證產品質量和工廠管理水平。樹字工廠LED封裝行業MES專業版具備生產計劃與排程管理、工序控制與監控、質量管理與追溯、物料管理與庫存控制以及數據分析與報表生成等五大主要功能。這些功能能夠幫助企業實現生產過程的高效管理和控制，提高生產效率、質量和可追溯性。
